У технічну підтримку нашої компанії нерідко приходять запити, а іноді і скарги на недостатню якість відеозйомки: виникають перешкоди, брижі, «сніг» і інші симптоми поганий картинки. При цьому, більшість кінцевих користувачів бачать проблему саме в обладнанні, забуваючи про те, що на якість відеозображення впливає ряд сторонніх чинників, про які ми і хотіли б розповісти.

Здавалося б, що може бути простіше: замовив і оплатив обладнання, підключив його відповідно до зазначеної інструкції і - насолоджуйся власною системою відеоспостереження. У більшості випадків так і трапляється, проте бувають моменти, коли щось йде не так: виникають перешкоди, втрачається сигнал, а якість передачі відео не відповідає заявленим характеристикам.

Перша думка, яка приходить в голову недосвідченим користувачам, а також початківцям монтажникам - це вина апаратури, мовляв і камера неякісна, і відеореєстратор дивно працює. Однак, найчастіше, такого роду проблеми виникають не з вини обладнання, але через неправильне монтажу системи відеоспостереження та застосування дешевих неякісних витратних матеріалів - провідників і блоків живлення.

Наслідком використання неякісних аксесуарів і неправильної інсталяції є чутливість відеосигналу до перешкод. В результаті цього, зображення або пропадає повністю, або спотворюється настільки, що розібрати те, що відбувається на екрані монітора досить важко.

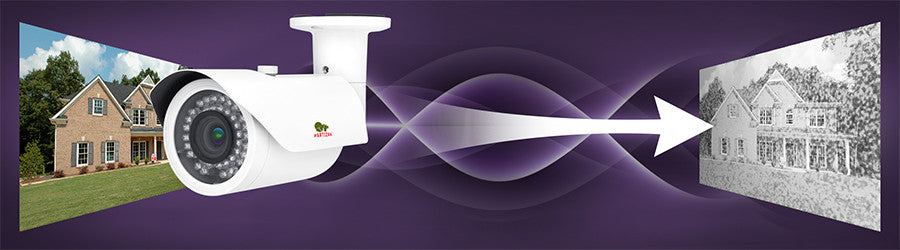

Що ж таке перешкода? Говорячи простими словами, перешкода - це зовнішня електромагнітна хвиля, яка своїм впливом на кабель і інші компоненти системи відеоспостереження, провокує некоректну роботу обладнання. Наприклад, на відео може з'явитися шум, «сніг», хвилі, зрив синхронізації, пропадає колір і навіть саме зображення.

Чому так відбувається? Тому що відеосигнал передається по кабелю в аналоговому вигляді в частоті від 0 до 20 МГц (в залежності від використовуваного стандарту) і, якщо в цей діапазон вклинюється якась стороння електромагнітна хвиля, ми можемо отримати проблеми з відео.

Якщо така неприємність відбувається з вашим обладнанням, перше на що варто звернути увагу - це блок живлення. Найбільш схильні до впливу перешкод неякісні імпульсні блоки живлення. Їх широка поширеність обумовлюється відносною дешевизною, компактними габаритами і зручним, для кінцевого користувача, форм-фактором. Щоб не вдаватися в детальні конструктивні подробиці, слід пам'ятати одну річ: особливість імпульсних блоків живлення в тому, що вони перетворюють високочастотні імпульси струму з мережі 220 В за допомогою спеціального мережевого випрямляча і ця процедура завжди буде супроводжуватися генеруванням перешкод. Для захисту використовується ряд пригнічують фільтрів, однак через неякісні компонентів (або зовсім - їх відсутності), вони можуть бути неефективні.

Що ж ми будемо мати на виході? Звичайно ж відео, спотворене перешкодами. Зазвичай, це проявляється у вигляді шуму або «снігу» на зображенні.

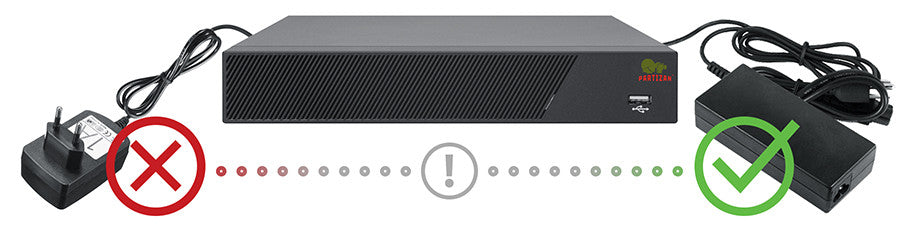

Для мінімізації ризику виникнення такої проблеми необхідно користуватися тільки якісними джерелами живлення, технічні характеристики яких максимально відповідають вашій задачі. Професіонали відразу відрізняють хороший блок живлення від поганого за зовнішнім виглядом і вагою. Зазвичай, потужне та якісне обладнання досить важкувато. Наприклад, джерело живлення на 5 А не може важити як звичайний зарядний пристрій від телефону, а якщо це так - то швидше за все довіряти йому не варто. Також, необхідно звертати увагу на зовнішній вигляд: на корпусі повинна бути розміщена вичерпна інформація про технічні характеристики зрозумілою, для звичайної людини, мовою. Кабель блоку живлення і коннектор також можуть сказати про надійність всього пристрою: лиття має бути акуратним, а провідник - міцним і не дуже тонким.

Інший спосіб уберегтися від такого роду перешкод - це використання трансформаторних блоків живлення. Завдяки своїм конструктивним особливостям, вони не генерують перешкоди, здатні вплинути на відеосигнал.

До слова, намагайтеся купувати витратні матеріали там же, де ви купуєте обладнання. У більшості випадків воно ефективно справляється зі своїми завданнями. Наприклад, в інтернет-магазині partizanstore.com.ua , Ви завжди зможете знайти необхідну модель блоку живлення, а також отримати детальну консультацію по роботі обладнання від професіоналів.

При виборі витратних матеріалів особливу увагу звертайте на використовувані при монтажі провідники, - вони також можуть стати проблемним ланкою всього ланцюга. Всі кабелі, які використовуються для передачі відеосигналу повинні бути розраховані на хвильовий опір 75 Ом. Якщо ця характеристика вашого кабелю значно відрізняється від необхідної, то, швидше за все, ви отримаєте розсинхронізація і, як наслідок, негативний вплив на зображення. Тонке перетин, крихкість і ламкість - це перші ознаки неякісного кабелю, тому намагайтеся не використовувати дешеві провідники при побудові систем безпеки.

Також, звертайте увагу на матеріал струмопровідних жил. Переважно використовувати провідники з мідними жилами, особливо, якщо ви плануєте передавати сигнал на значні відстані. Біметалічні (наприклад, мідь + алюміній) провідники дешевше, але і якість сигналу, що передається не така надійна, їх краще не використовувати там, де відео потрібно передати на велику дистанцію.

Ще однією частою проблемою, що зустрічається при інсталяції системи відеоспостереження, є так звана «паразитна земля» або «земляна петля». Це перешкоди, які можуть виникнути при підключенні відеокамери і відеореєстратора до різних джерел живлення.

Через те, що у кожного з цих підключень свої значення потенціалів, до яких додається ще третє - від з'єднувального кабелю, можуть виникати так звані «паразитні струми», які і є джерелами перешкод. Зазвичай дані види перешкод проявляються у вигляді наведень і хвиль на відеозображенні.

Як з цим боротися? Найбільш зручним і поширеним рішенням у професіоналів є підключення камери до того ж джерела живлення, що і відеореєстратор. Ще один спосіб - заземлити між собою, тобто з'єднати відеореєстратор і відеокамеру, за допомогою додаткового, третього провідника або підключати все обладнання з однієї фази 220 В.

Нерідко інсталятори використовують також спосіб гальванічної розв'язки, тобто штучного обмеження передачі електричного струму з однієї мережі в іншу. Найпопулярнішими способами застосування гальваноразвязку є використання трансформаторного блоку живлення або приймачів-передавачів для трансляції сигналу по кабелю кручений пари. Це недорогий, але дієвий спосіб боротьби з наведеннями, що виникають через різницю потенціалів.

Отже, це далеко не повний перелік виникнення перешкод і артефактів на відео зображенні, але найбільш часто зустрічається при зверненні клієнтів в сервісний центр. Тому, щоб не витрачати свій час, а іноді, і фінанси на ремонт неіснуючих проблем з обладнанням переконайтеся, що:

- Ви використовуєте якісні джерела живлення, характеристики яких максимально відповідають вашим завданням;

- Провідники, які використовуються при побудові вашої системи відеоспостереження, відповідають технічним і експлуатаційним нормам;

- Кабельні лінії не містять пошкоджень або розривів;

- Контакти сигналу і харчування надійно з'єднані і не піддаються корозії;

- Камера закріплена на діелектричній поверхні: матеріал такій поверхні повинен або взагалі не проводити електричний струм, або проводити його дуже слабо. Через монтажу камер на металевих опорах проблеми з перешкодами виникають практично завжди;

- Лінії передачі електроживлення 220 В віддалені від кабелів системи відеоспостереження на відстань не менше 15 см;

Також необхідно пам'ятати, що перешкоди не тільки заважають якісній відеозапису, а й можуть стати причиною виходу обладнання з ладу. Тому важливо вчасно знайти і виключити джерело негативного впливу на вашу систему відеоспостереження.

І тільки в разі, якщо дотримані всі умови нормального функціонування обладнання, а проблеми є, варто звертатися до сервісних центрів для технічної експертизи і виявлення поломки.

Все обладнання торгової марки Partizan проходить додатковий ступінь перевірки на виробництві та перед відвантаженням, щоб клієнт завжди був упевнений в якості придбаної продукції. Також, ми рекомендуємо використовувати якісні витратні матеріали та аксесуари при роботі з системами безпеки. Це не так дорого, але від цього залежить безпека вас і ваших близьких.
