Вентилятор ВЦП 7-40 №5 15 кВт, 1500 об

  1. Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №5 15 кВт, 1500 об. № вентилятораB b Lmax...
  2. аеродинамічні показники
  3. Особливість конструкції - пиловий вентилятор ВРП 140-40 №5
  4. Монтаж і введення в експлуатацію - вентилятор радіальний ВРП 140-40

Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №5 15 кВт, 1500 об.

Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №5 15 кВт, 1500 об

№ вентилятораB b Lmax l H h S D

D1 d n Б1 Б2 B1 B2 d2 Д1 × n1 ВЦП 7-40 №5 700 250 825 242 830 530 1263 300 342 11 12 305 308 346 344 M10 100 × 3 № вентилятора Д2 × n2 Д3 × n3 з1 с2
с3 с4 С5 С6 С7 С8 с9 с10 d3 ВЦП 7-40 №5 100 × 3
100 × 3 545 555 165 73 545 495 670 83 465 112 18

Застосування - пиловий радіальний вентилятор ВЦП 7-40, ВРП 140-40

Пиловий вентилятор ВРП 140-40 застосовується в дрібній або великої промисловості, для роботи в воздуховодних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг / м³.

Радіальні вентилятори ВЦП 7-40 також можуть переміщувати будь-який інший повітря, без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80 ° С, при загальному вмісті домішок в повітрі до 1000000 мг / м3 (1 кг / м3).

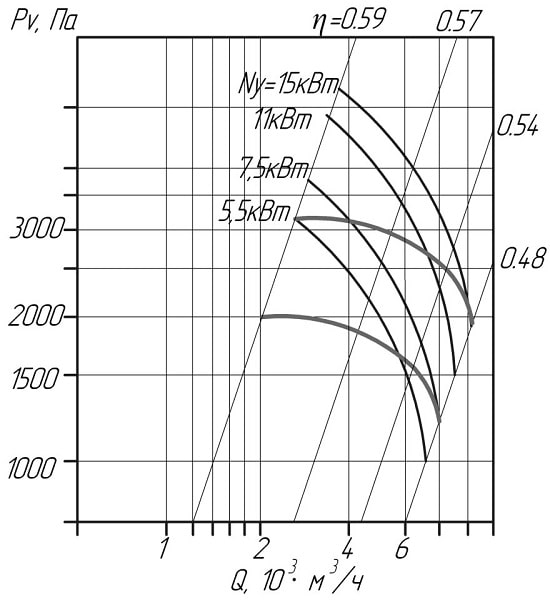

аеродинамічні показники

аеродинамічні показники

Вентилятор пиловий ВРП 140-40 (ВЦП 7-40) розрахований для такої роботи:

  • Видалення деревної стружки або пилу з деревообробних верстатів;
  • Видалення металевої стружки і пилу з металообробних верстатів;
  • Проведення санітарно-технічних і виробничих цілей в стаціонарних умовах;
  • Видалення пилу під час обробки вовни, бавовни і т.д .;
  • Застосування в пилоочисного установка і системах пневмотраспорта.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

Вентилятор може виготовляється з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності.

Особливість конструкції - пиловий вентилятор ВРП 140-40 №5

Корпус радіального пилового вентилятора ВЦП 7-40 (ВРП 140-40) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція являє собою спиралевидную нероз'ємному конструкцію з електродвигуном.

На передній стінці корпуса розташовується вхідний патрубок з фланцем циліндричної форми. Для забезпечення кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Коли за допомогою обертання лопаток на робочому колесі у вхідний патрубок потрапляє повітря, і за допомогою роботи всього пристрою повітряні потоки відхиляються на 90 ° в радіальному напрямку, проходять через равлика спірального корпусу, а далі виходять з вентиляційного вихлопу.

Монтаж і введення в експлуатацію - вентилятор радіальний ВРП 140-40

Перед запуском вентилятор пиловий радіальний ВЦП 7-40 №5, потрібно уважно оглянути і перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

  • Переконайтеся в тому, що робоче колесо легко і плавно обертається;
  • Проведіть перевірку і регулювання осьового і радіального зазору;
  • Перевірте якість затягування болтів і наскільки добре закріплено робоче колесо;
  • Заземлите корпус вентилятора і двигуна;
  • Ненадовго включите / вимкніть вентилятора, щоб перевірити напрямок обертання робочого колеса. Напрямок повинно відповідати стрілкам вказівниками на корпусі вентилятора;
  • Провести приєднання нагнітальних і всмоктуючих повітропроводів за допомогою гнучких вставок.

Після перевірки запускайте вентилятор в роботу. Але, якщо вентилятор почне видавати небажані шуми або стуки, то потрібно перевірити вентилятор пиловий ВРП 140-40 на предмет неправильного підключення або поломок.

ВентиляторДвигунПотужність, кВтЧастота вр., Об / хвТиск, ПаПродуктивність.м³ / год тис.Вага, кгвиконання № 5 ВЦП 7-40 (140-40) №5 АІР 80 B6

11 1000 400 3,1 - ВЦП 7-40 (140-40) №5 АІР 100 L4 4 1500 1258-665 1,05-6,51 171 ВЦП 7-40 (140-40) №5 АІР 112 М4 5,5 1500 1616-854 1,19-7,38 198 ВЦП 7-40 (140-40) №5 АІР 132 S4 7,5 1500 2019-1066 1,33-8,25 222 ВЦП 7-40 (140-40) №5 АІР 132 М4 11 1500 2700 7,2 - ВЦП 7-40 (140-40) №5 АІР 160 S4 15 1500 2250 9 -

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 7-40 (ВРП 140-40) №5 15 кВт, 1500 об. , Вам необхідно звернутися до менеджерів компанії "ОВК Комплект". Це професіонали своєї справи, завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву і всій Україні.

Телефонуйте нам, щоб дізнатися свою знижку!
